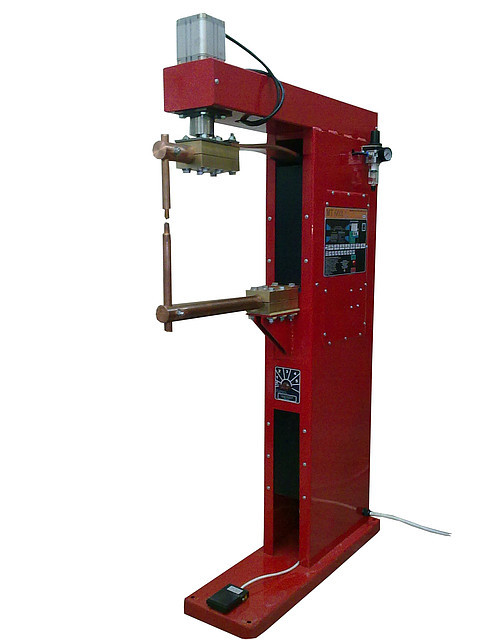

Встановлення для точкового зварювання МТ-603 УХЛ4 МПB

МАШИни ДЛЯ ТОЧНОЇ СВАРКИ (зварювання точками листового до2 + 2 мм і пруткового металу до 10 + 8 мм) Виліт електродів мідні 500 мм Привод пневматичний

МАШИНИ ДЛЯ ТОЧНОЇ СМАКИ МТ-603 УХЛ4 МВ

(зварювання точками листового та пруткового металу)

Виліт електродів 500 мм мідь
Привод пневматичний

НАЗНАЧЕНИЕ

Машина призначена
? —для формування нахл? духмяних нероз'ємних сполук
? —для роботи в нормальних кліматичних умовах, а також у приміщеннях придатних для використання електроустановок.

СОСТАВ И УСТРОЙСТВО

Зварювальний апарат являє собою моноблок, що складається із силової частини, блока
керування РКС-Х5 та притискного механізму, об'єднаних в одному корпусі.
Під час виготовлення апарата застосовані високоякісні технології закордонних
виробників. Для зручності споживача в машину вбудований блок керування времою
ним РКС — Х5.
Блок керування виконує комутуючу функцію для всіх складників апара
та.
Для безпеки зварника під час роботи в приміщеннях із підвищеною вологістю за-
менена схема з низькою напругою і струмом керування.
А також немає на корпусі машини напруги, тобто корпус апарата не має
гальванічного зв'язку з електричними ланцюгами.

МТ-603

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (короткі)

Робоча напруга (В) 2х380
Номінальна потужність (кВт) 20 Номінальний первинний струм (А) 35
Номінальна ПВ/ПН% 100/25
Номінальний зварювальний струм (А) 6300
Кількість ступенів регулювання (шт) 5
Межі регулювання напруги (В) 1,1-2,4
Виліт електродів (мм) 500
Розчин консолей (мм) 300
Робочий хід верхнього електрода (мм) 70
Зусилля стиснення електродів (кН) 20 Тиск повітря (бар) до 10
Продуктивність (тис. звар. на годину) 2
Товщина зварюваної сталі від (мм) (лист/пров.) 0,2-6,0
Габаритні розміри (мм) 9002001300
Маса (кг. ) 100
